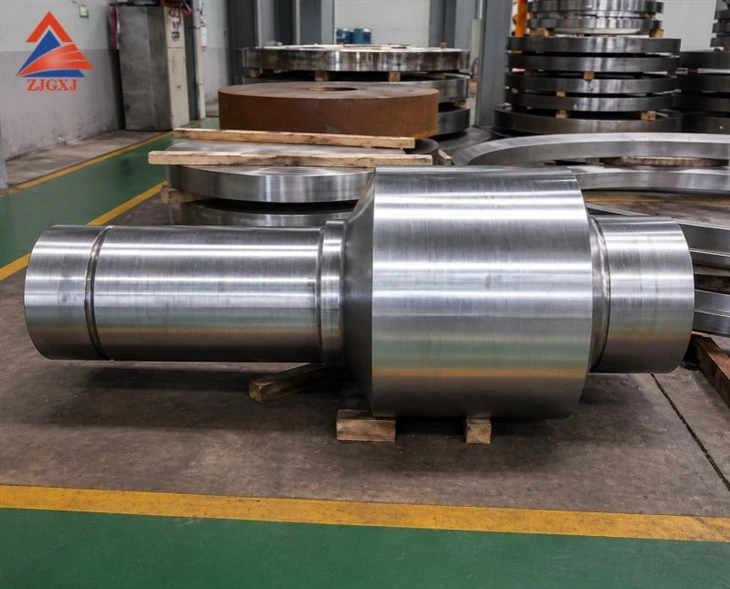

Van Turbine Main Shaft la se eleman prensipal estriktirèl nan yon tren turbine van, pozisyone ant mwaye rotor la ak bwat la oswa sistèm dèlko. Li responsab pou transmèt koupl ekstrèmman wo ak fluktuan ki te pwodwi pa presyon van sou lam yo, pandan y ap sipòte koube chay soti nan pwa rotor ak fòs aerodinamik.
Kontrèman ak arbr transmisyon jeneral yo itilize nan sistèm oksilyè, arbr prensipal la fonksyone kòm yon koòdone enèji chaj kritik-nan turbin van sou rivaj ak lanmè. Echèk li yo ka afekte dirèkteman tout operasyon turbine a, fè entegrite materyèl ak bon jan kalite fòje esansyèl nan chak etap pwodiksyon an.
Nan Zhangjiagang Xinjie Forging Co., Ltd., nou fabrike fòje van turbine prensipal arbr espesyalman pou gwo -chaj sistèm enèji van, kote rezistans fatig, inifòmite estriktirèl, ak estabilite alontèm -se kondisyon jeni kle.
Wòl Jeni nan yon turbine van prensipal arbr
Nan yon tren pouvwa van, arbr prensipal la se pa sèlman yon pati k ap vire -se yon estrikti tranzisyon chaj.
Li dwe okipe ansanm:
- Segondè transfè koupl soti nan lam rotor
- Estrès koube kontinyèl soti nan pwa rotor
- Enpak chaj van varyab
- Konpansasyon move aliyman ant mwaye ak bwat
Konbinezon sa a nan kondisyon estrès kreye konpòtman fatig konplèks, ki se poukisa fòje asye alyaj ak koule grenn kontwole lajman ki itilize nan aplikasyon sa a.
Fòje Van Turbine Main Shaft Faktori Kapasite
Nan Zhangjiagang Xinjie Forging Co., Ltd., pwodiksyon prensipal arbr baze sou louvri -forge mouri ak kontwòl strik deformation asire koule metal kontinyèl sou aks la arbr.
Etap fabrikasyon kle yo enkli:
Seleksyon materyèl bwit teste ultrasons
- Chofaj milti-etap ak deformation forge
- Kontwole refwadisman ak tretman chalè (Q&T)
- Machin ki graj pou estabilizasyon estriktirèl
- Machin presizyon pou aliyman ak anfòm
- Final koreksyon dwat ak enspeksyon
Pou gwo arbr rotor, kenbe kontinwite entèn nan estrikti grenn jaden an pi enpòtan pase aparans ekstèn. Sa a dirèkteman afekte lavi fatig anba dè milyon de chaj siklik.
Espesifikasyon teknik
|
Kalite pwodwi |
Van Turbine Main Arbr |
|
Konsepsyon estriktirèl |
Solid / Detache / Bride |
|
Dyamèt Range |
300 - 2200 mm |
|
Longè Range |
Jiska 12,000 mm |
|
Pwa maksimòm |
Jiska 35 tòn |
|
Klas Materyèl |
34CrNiMo6, 42CrMo, 40CrNiMo, 4140, 4340 |
|
Tretman Chalè |
Trempe & Tanperaman |
|
Machining Nivo |
Ki graj + Fini D ' |
|
Tès |
UT / MT / dite / dimansyon |
|
Aplikasyon |
Wind Turbine Rotor Drive System |
Seleksyon materyèl pou kondisyon chaj rotor
Paske arbr prensipal la ekspoze a altène koupl ak chaj koube, seleksyon materyèl konsantre sou rezistans fatig ak severite ka zo kase olye ke sèlman fòs estatik.
Materyèl komen yo itilize yo enkli:
- 34CrNiMo6
- 42CrMo
- 40CrNiMo
- AISI 4140
- AISI 4340
Materyèl sa yo chwazi pou:
- Segondè andirans fatig anba chaj siklik
- Severite ki estab nan diferan tanperati
- Rezistans nan pwopagasyon krak
- Long lavi sèvis nan anviwònman lanmè
Ekipman ak pwosesis materyèl yo kontwole dapre EN, ASTM, DIN, ak ISO -spesifikasyon ki gen rapò.
Aplikasyon nan sistèm enèji van
Gwo-echèl van turbin sou rivaj
Ferm van lanmè
Sistèm turbine{0}}direk
Turbin van-kondwi bwat
Enstalasyon enèji renouvlab lou-
Nan aplikasyon lanmè, arbr a tou ekspoze a pi wo korozyon ak estrès imidite, ki mande pi strik materyèl ak estrateji kontwòl sifas yo.
Custom Van Turbine Main Arbr Manifakti
Si w ap apwovizyone yon manifakti van turbine prensipal arbr pou sistèm rotor drivetrain, Zhangjiagang Xinjie Forging co, Ltd bay solisyon Customized Forge ki baze sou desen jeni, kondisyon chaj, ak espesifikasyon pwojè.
Nou sipòte pwodiksyon OEM, arbr ranplasman, ak gwo -echèl pwojè forge tren enèji van pou kliyan mondyal enèji renouvlab.
